کلید محافظ جان چیست؟

کلید های محافظ جان که جهت حفاظت اشخاص و تجهیزات در سیستم های برقی به کار می روند، یکی از انواع کلید های حفاظت برقی به حساب می آیند. این کلید ها را در چندین تیپ و نوع طراحی، تولید و به بازار عرضه می کنند. انواع محافظ جان از ایمن ترین کلید های حفاظتی برای ممانعت از ایجاد شوک ناشی از تماس غیر مستقیم با برق و مهم تر از آن قطع و تشخیص جریان نشتی برق به حساب می آیند.

اساس کار انواع محافظ جان در واقع مقایسه جریان ورودی با جریان خروجی کلید است که با قرار گیری در مدار، مانع از برق گرفتگی افراد در اثر تماس مستقیم و یا تماس غیر مستقیم می شوند. تماس مستقیم زمانی اتفاق می افتد که فرد به صورت مستقیم با فاز در ارتباط باشد و آن را لمس کند. در حالی که تماس غیر مستقیم زمانی که در اثر اتصالی بدنه ی هادی تجهیزات برق دار شوند و فرد بدنه را لمس کند رخ می دهد.

انواع کلید محافظ جان بر اساس کاربرد

کلید های محافظ جان را در انواع و مدل های مختلفی طراحی، تولید و به بازار عرضه می کنند. اما انواع محافظ جان بر اساس کاربرد به دو دسته اصلی کلید محافظ جان RCCB و کلید محافظ جان RCBO تقسیم بندی می شوند.

کلید محافظ جان RCCB

کلمه RCCB برگرفته از عبارت Residual Current Circuit Breaker است که این کلید در واقع یکی از پرکاربرد ترین و معروف ترین انواع محافظ جان به حساب می آید. کلید RCCB به سه تیپ A، تیپ B و تیپ AC دسته بندی می شوند که هر کدام از آن ها ویژگی های مختص به خود را دارند.

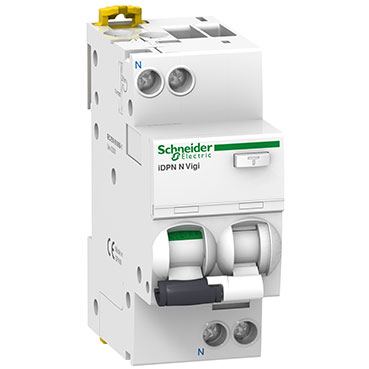

کلید محافظ جان RCBO

اصطلاح RCBO به عنوان نام این مدل کلید ها مخفف عبارت Residual Current Circuit Breaker With Protection است. این مدل از دستگاه محافظ جان، دستگاه ها را در برابر جریان اضافه بار محافظت می کند و در کنار کنترل جریان نشتی به عنوان وظیفه اصلی و مهم کلید RCBO به حساب می آید.

مهم ترین مزایا و معایب کلید محافظ جان

مزیت های ارائه شده توسط انواع محافظ جان سبب شده است تا امروزه استفاده از این تجهیزات بسیار فراگیر شود، به گونه ای که در برخی از مدارات الزامی باشد. این کلید ها توانستند به خوبی از جان انسان ها محافظت کرده و از وقوع آتش سوزی ناشی از خطای جریان نشتی جلوگیری کنند که در ادامه مهم ترین مزایای آن ها را بیان می کنیم:

• محافظت در برابر نوسانات برقی موجود
• محافظت از انسان ها در برابر خطرات برق گرفتگی ناشی از هر گونه جریان نشتی و خطای زمین
• امکان پذیری متصل کردن ترمینال دوگانه برای کابل و شینه
• عمل کردن به صورت خودکار و قطع مدار هنگامی که جریان بیشتر از میزان حساسیت تعریف شده باشد.
